產品特點：互換性強、穩定性高、精度保證、性價比高;適用于小批量多品種多規格的工件焊接和產品的裝配;

　　產品分類：按孔系分為：Φ28和Φ16兩大系列，按結構分為二維柔性組合工裝和三維柔性組合工裝，工裝平臺按材料分為鋼件平臺和鑄鐵平臺以及復合板平臺;

　　技術參數：28系列工裝平臺孔距為100mm,16系列工裝平臺孔距為50mm，平臺上均刻有相應的網格線，根據客戶要求，在平臺的兩直角邊上面可以刻畫毫米標度尺;

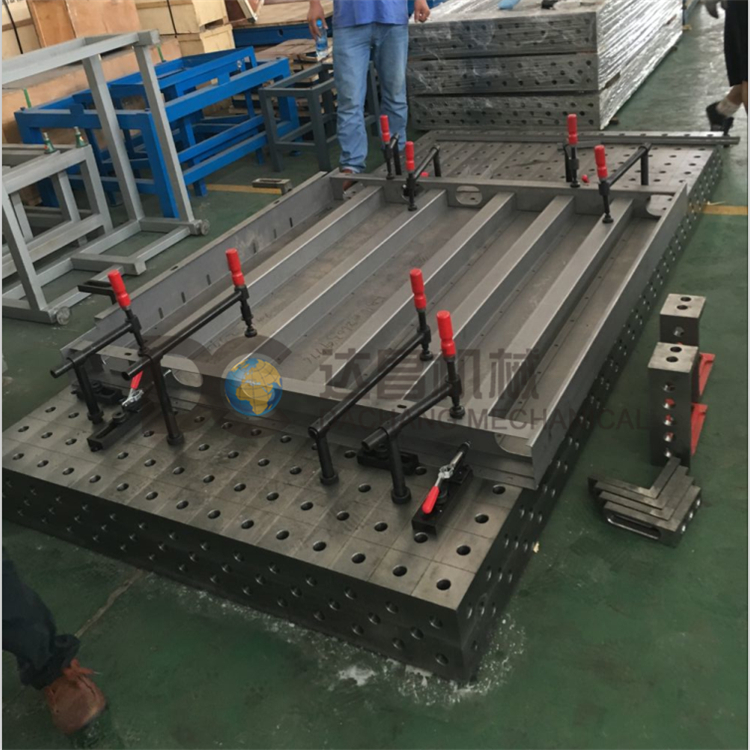

　　1. 通用2D、3D工裝平臺(Φ16、Φ28孔系):

　　1) 工裝平臺的平面度:≤0.15mm/1000mm, 3D平臺平面與側面的垂直度:≤0.1mm/1000mm

　　2) 工裝平臺材質：鋼件(低合金鋼Q345),進行整體階梯式熱處理，消除內應力

　　3) 孔距位置公差±0.05mm以內

　　4) Φ16系列孔距為50mm，Φ28系列孔距為100mm

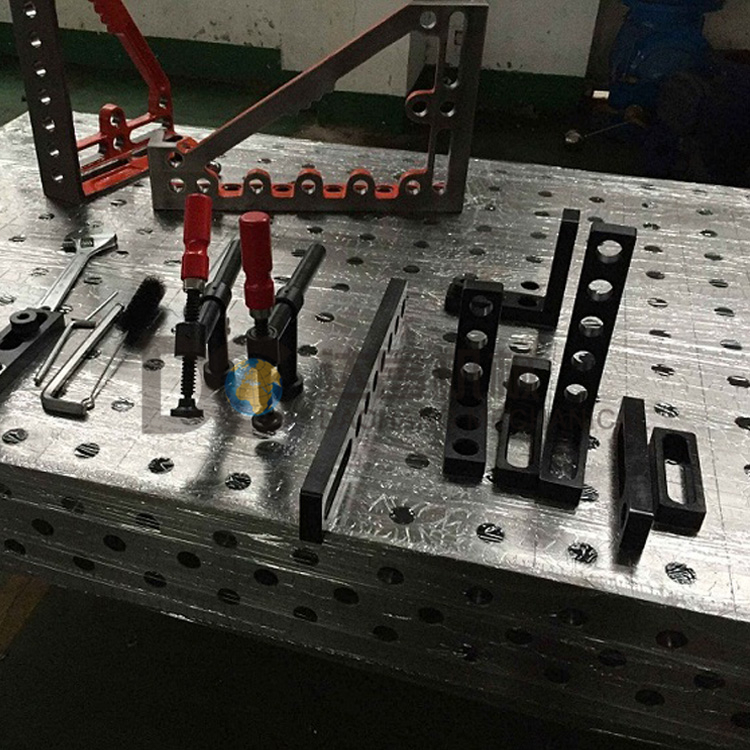

　　2. 工裝夾具的主要輔件:

　　1) U型方箱、L型方箱：

　　材質：Q345，平面度≤0.1mm/1000mm,垂直度≤0.1/200mm、平行度≤0.10/200mm

　　2) 支撐角鐵：

　　材質：Q345或HT300，平面度≤0.1mm/m2,垂直度≤0.15/200mm、平行度≤0.10/200mm

　　3) 定位件：材質：Q345，平面度≤0.2mm/m2,垂直度≤0.15/200mm、平行度≤0.20/200mm

　　4) 角度器：材質：Q345，可根據刻度準確定位0至225度的任意角度，角度調節準確到0.5度

　　5) 鎖緊件：材質：Q345，鎖緊力≥1.2T，調質處理HRC32～35°;鋼珠淬火處理HRC58～62°

　　6) 壓緊件：材質：Q345，調質處理

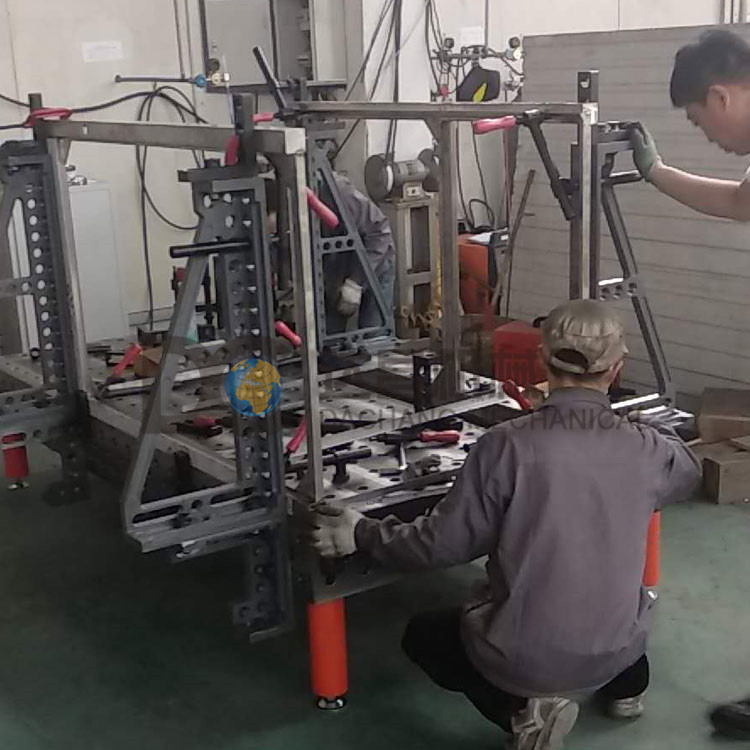

　　應用行業：汽車制造、工程機械、船舶修造、航空航天、軌道交通、結構件焊接、鈑金箱體、自行車(摩托車)制造、與焊接機器人或?qū)Ｓ煤笝C配套等。
